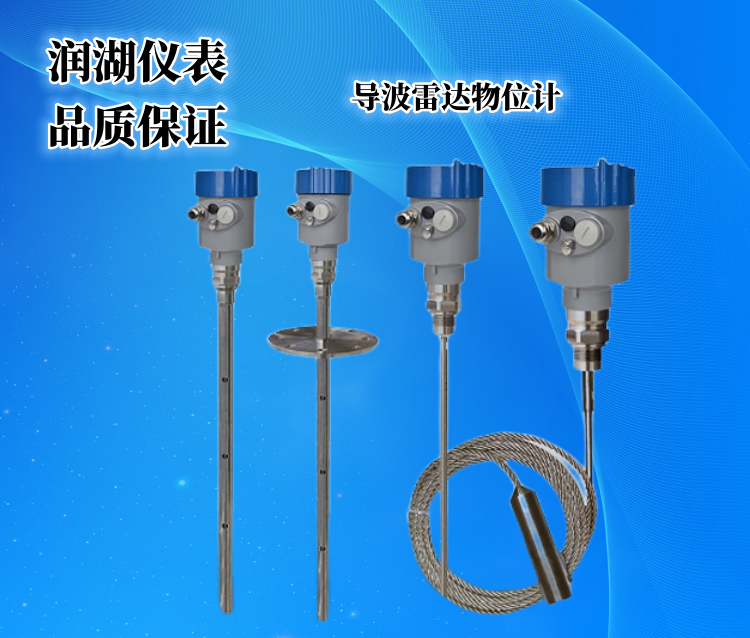

一、导波雷达物位计产品概述
      导波雷达物位计是一款采用时域反射测量原理的接触式物位测量仪表。导波雷达物位计可广泛应用于测量液体、浆料及糊状物等的距离、物位、体积、重量，也可用于测量粉末、颗粒等固体介质。
二、导波雷达物位计测量原理
      导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表内的接收器接收并将距离信号转化为物位信号。

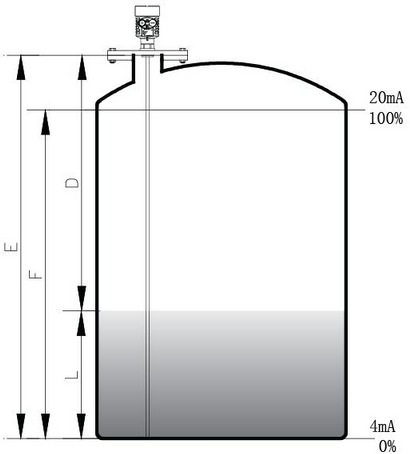

      1、输入
           反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速，因空罐的距离E已知，则物位L为：L=E-D
      2、输出
           通过输入空罐高度E（=0点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4～20mA输出。

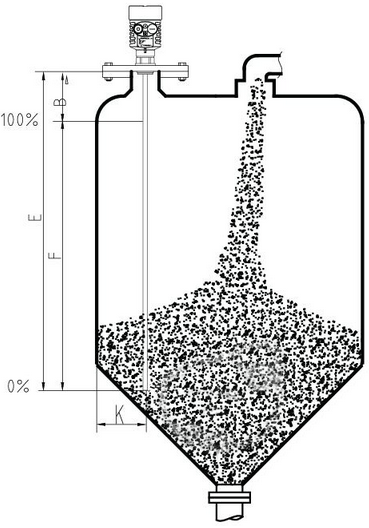

      3、测量范围
           F----测量范围
           E----空罐距离
           B----顶部盲区
           K----探头到罐壁的距离
           顶部盲区是指物料面与测量参考点之间的距离。 底部盲区是指缆绳底部附近无法准确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离。

三、导波雷达物位计技术参数
       参数： 工作频率 :100MHZ～1.8GHZ
       测量范围：缆式：0～30m；杆式、同轴管式：0～6m;
       重 复 性：±2mm
       分 辨 率：1mm
       采    样：回波采样 55 次 /s
       响应速度：>0.2S（根据具体使用情况而定）
       输出电流信号：4-20mA
       精    度：±3mm
       通讯接口： HART 通讯协议
       过程连接: G1"A/G1 ½"A 螺纹
       法兰 DN50，DN80，DN100，DN150，DN200,DN250
       过程压力:-0.1～2MPa
       电    源：24VDC(±10%), 纹波电压：1Vpp
       耗 电 量：max 22.5mA
       环境条件：-40℃～70℃
       外壳防护等级：IP67
       防爆等级： EXiaIICT6 Gb
       两线制接线：仪表供电和信号输出共用一根两芯屏蔽电缆线
       电缆入口：2个 M20*1.5 或 ½"NPT( 电缆直径 5-9mm)
