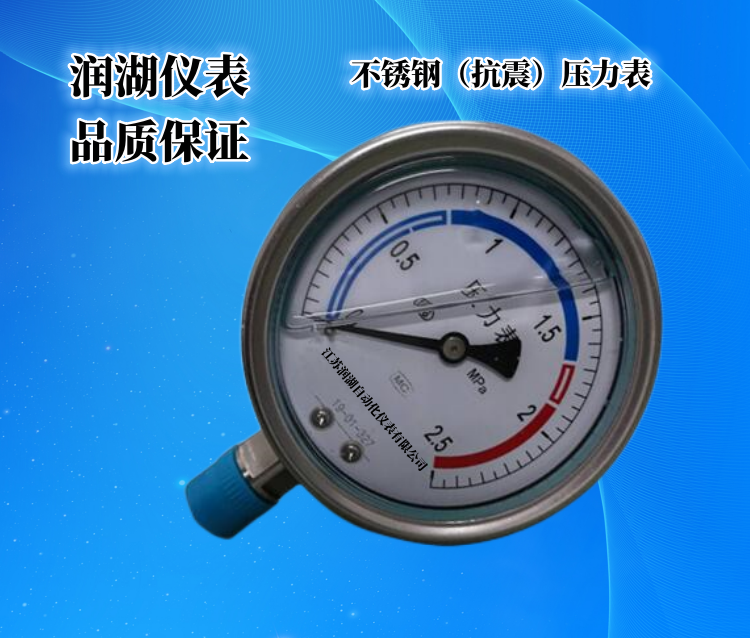

不锈钢(抗震)压力表
发布时间:2023-04-05 23:04:14 来源:本站 字体:


一、不锈钢(抗震)压力表概述
      不锈钢(抗震)压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗震要求较高的工艺流程中测量各种流体介质的压力。
本仪表的整体结构设计合理、工艺精致, 具有较高的测量精确度和持久的稳定性。

二、不锈钢(抗震)压力表结构原理
       仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针 与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧烈和减少介质压力的脉动影响。

三、不锈钢(抗震)压力表主要技术指标
      1、使用环境温度:-25~70℃(外壳内充液)
                 -40~70℃(外壳内不充液)
      2、温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
      3、抗工作环境振动:V·H·4级(外壳内充液)
                   V·H·3级(外壳内不充液)
      4、外壳防护等级:IP64
      5、重量:0.2kg(YC-60B-F)
                  0.6kg(YC-100B-F)
                  1.0kg(YC-150B-F)

四、不锈钢(抗震)压力表外形尺寸

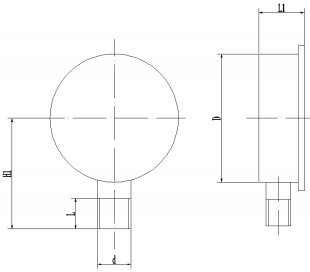

       1、径向安装

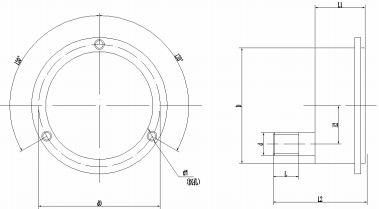

       2、轴向安装

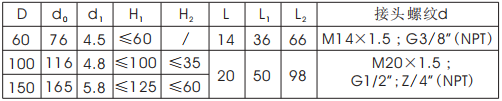

      3、安装尺寸
