一、椭圆流量计产品概述

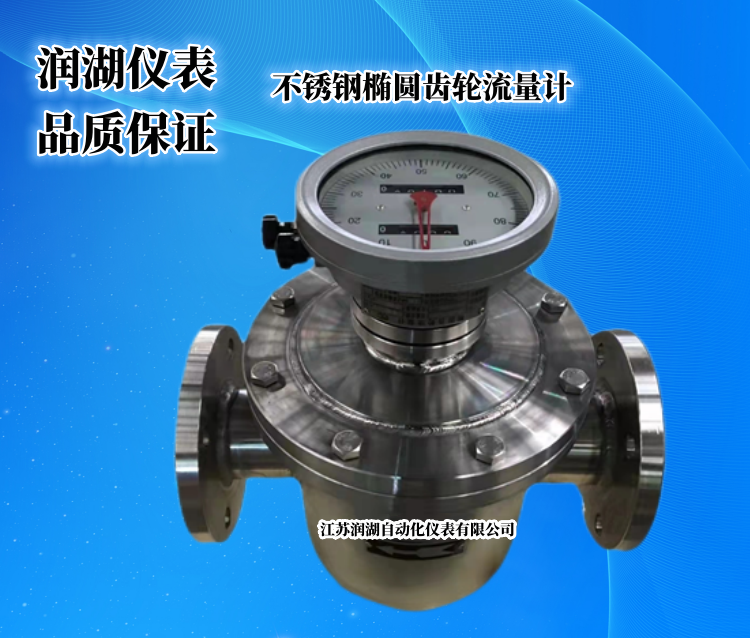

      RH-LC系列 椭圆流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，同时椭圆流量计还可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。

二、椭圆流量计测量原理
      在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。

三、椭圆流量计性能参数

     连接方式: 法兰连接:DN10～DN200

     安装方式: 水平、垂直

     精度等级: 普通型0.5级，高精度0.2级

     耐压: 普通型1.6MPa,高压型3.2MPa

     耐温度: 普通型＜120℃，高压型＜200℃

     制作材质: 铸铁、铸钢、不锈钢等

     转动部件: 铝合金、不锈钢等

     可以选装油品过滤器

     注意：椭圆流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；

              椭圆流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行.

      按照要求正确安装后的椭圆流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的柴油流量计对*小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。

      其次，使用椭圆流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆流量计在仪表所规定的使用温度范围内使用。长期使用后的椭圆流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许应定期进行标定。

四、椭圆流量计测量范围及工作压力

五、椭圆流量计选型编码
