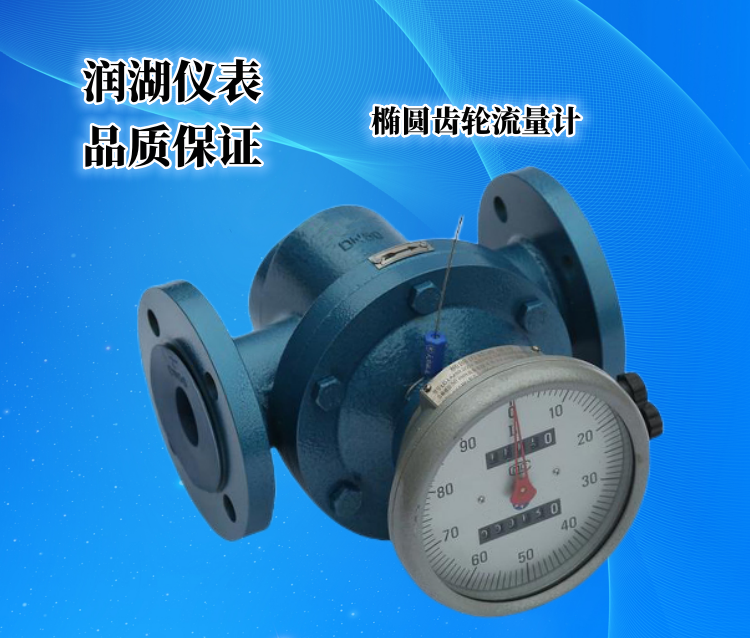

椭圆齿轮流量计
发布时间:2023-04-05 21:35:10 来源:本站 字体:




一、椭圆流量计产品概述

      RH-LC系列 椭圆流量计是一种指针显示,字轮累积计数装置及回零装置的轻型容积式流量仪表,广泛应用于各工业领域的液体流量控制,适用于各种类型的液体测量,如原油、柴油、汽油等,具有量程大,精度高,使用和维修方便等特点,同时椭圆流量计还可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。



二、椭圆流量计测量原理
      在仪表测量室进出两端液体压差的在作用下,一对椭圆齿轮在轴承上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ。


三、椭圆流量计性能参数

     连接方式: 法兰连接:DN10~DN200

     安装方式: 水平、垂直

     精度等级: 普通型0.5级,高精度0.2级

     耐压: 普通型1.6MPa,高压型3.2MPa

     耐温度: 普通型<120℃,高压型<200℃

     制作材质: 铸铁、铸钢、不锈钢等

     转动部件: 铝合金、不锈钢等

     可以选装油品过滤器

     注意:椭圆流量计在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;

              椭圆流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行.

表头显示:

指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出

仪表型号:

LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示

测量介质:

液体、各种油品

口径规格:

10---200

流量测量范围:

0.04-340 m3/h

测量精度:

0.5级 0.2级

被测介质温度:

-20℃-100℃ ,*高+200℃

工作压力:

1.6MPa 2.5MPa 6.4MPa

输出信号:

脉冲、4--20mA、RS485

通讯类型:

RS485

电源:

DC12V ---DC24V

安装方式:

法兰连接、螺纹连接

防爆等级:

ExiaIIBT4

防护等级:

IP65

      按照要求正确安装后的椭圆流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的椭圆流量计对*小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。

      其次,使用椭圆流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,椭圆流量计在仪表所规定的使用温度范围内使用。长期使用后的柴油流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。因此,要经常注意观察,并定期拆下进行检查,若条件允许应定期进行标定。


四、椭圆流量计测量范围及工作压力

型号

RH-LC-A铸铁

RH-LC-E铸钢

RH-LC-B不锈钢

公称压力

Mpa

1.0 1.6

2.5 4.0 6.4

1.0 1.6

被测液体粘度

2 — 200 mPa.s

被测液体温度

-20℃~+100℃

流 量 范 围 m3h

型号

精度等级

RH-LC-A铸铁

RH-LC-E铸钢

RH-LC-B不锈钢

公称口径(DNmm)

0.5

0.2

0.5

0.2

0.5

0.2

10

0.04~0.4

0.1~0.4

0.04~0.4

0.1~0.4

0.1~0.5

0.1~0.5

15

0.25~1.5

0.3~1.5

0.25~1.5

0.3~1.5

0.3~1.5

0.3~1.5

20

0.5~3

0.6~3

0.5~3

0.6~3

0.6~3

0.6~3

25

1~6

1.2~6

1~6

1.2~6

1.2~6

1.2~6

40

2.5~15

3~15

2.5~15

3~15

3~15

3~15

50

4~24

4.8~24

4~24

4.8~24

4.8~24

4.8~24

65

5~40

8~40

5~40

8~40

8~40

8~40

80

10~60

12~60

10~60

12~60

12~60

12~60

100

16~100

20~100

16~100

20~100

20~100

20~100

150

32~190

38~190

32~190

38~190

38~190

38~190

200

34~340

68~340

34~340

68~340

68~340

68~340

五、椭圆流量计选型编码

RH


公司经营标识

基本型号

LC


椭圆齿轮流量计基本型号

口径选择

-□□


通径大小

材料选择

-A


铸铁


-E


铸钢


-B


不锈钢

输出信号

-2


无信号输出


-3


脉冲 DV24V供电


-4


4~20mA DV24V供电

复零功能

-N


无复零功能


-F


复零功能

过滤器

-N


无过滤器


-G


含过滤器

流量选择

(□~□)


流量范围
