防腐型超声波液位计
发布时间:2023-04-06 05:18:02 来源:本站 字体:

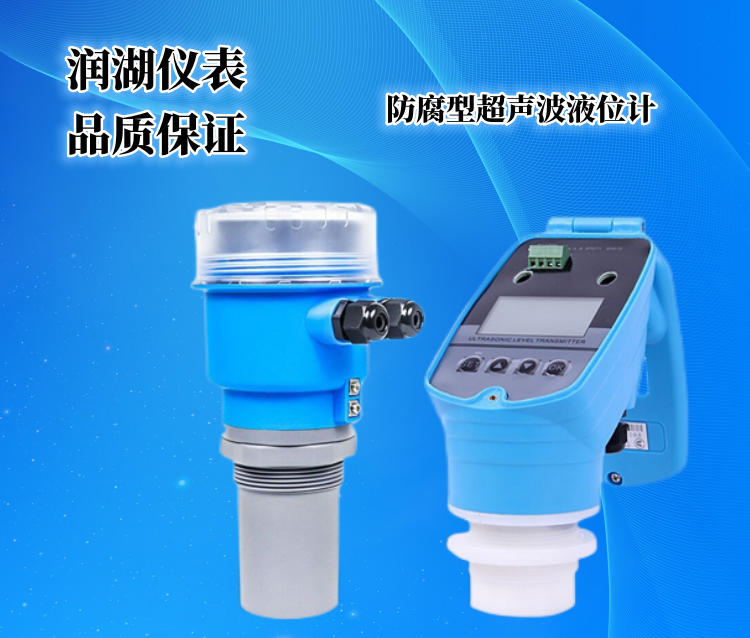

一、防腐型超声波液位计产品概述
      防腐型超声波液位计是一种非接触式、安装维护简易的液位测量液位计。它不必接触介质就能满足大部分液位测量要求,主要用来测量硫酸、盐酸、硝酸、氢氟酸、氢氧化钠、石灰浆、液碱等腐蚀性液体。广泛应用于石油储罐、化工储罐、化学品储罐、污水处理厂、加药罐、海边、码头等液位测量。

二、防腐型超声波液位计产品特点
      1、采用SMD技术,提高仪器可靠性;
      2、自动功率调整、增益控制、温度补偿;
      3、先进的检测技术,丰富的软件功能适应各种复杂环境;
      4、采用波形计算技术,提高仪表的测量精度;
      5、具有干扰回波的抑止功能测量数据的真实;
      6、16位D/A转换,提高电流输出的精度和分辩率;
      7、传感器采用四氟乙烯材料,可用于各种腐蚀性场;
      8、多种输出形式:可编程继电器输出、4~20mA电流输出、Rs485数字通信输出。

三、防腐型超声波液位计工作原理
      防腐型超声波液位计在微处理器的控制下发射和接收超声波,并且由超声波在空气中的传播时间(T)来计算超声波液位计与被测物之间的距离(S),由于声波在空气中的传播速度(C)是一定的,则根据S=CT/2,可计算出S,又因为超声波液位计与容器的底部的距离H是固定的,所以被测物的物(液)位H=H-S。



四、防腐型超声波液位计技术参数
      1、测量范围:0~15m(根据实测量程定制)
      2、盲 区:0.35m~0.6m
      3、测距精度:±0.5%(标准条件)
      4、测距分辨率:1mm
      5、压 力:常压
      6、显 示:LCD显示
      7、输出 4~20mA
      8、供电电压:DC24V
      9、环境温度:-20~60℃
    10、防护等级:IP65

五、防腐型超声波液位计外形尺寸

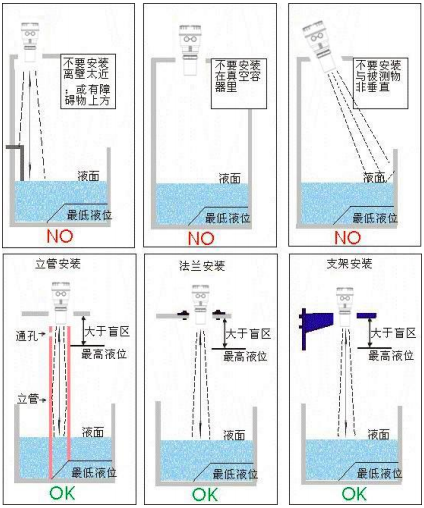

六、防腐型超声波液位计安装方法

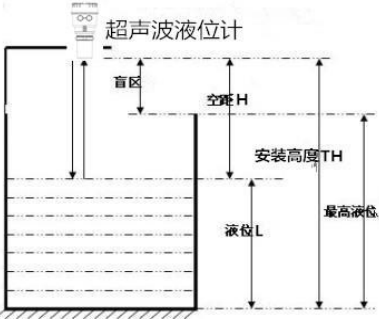

       防腐型超声波液位计一般采用支架安装方式,用仪表自带螺圈固定。或直接在罐顶或盖子顶部安装位置上开一个直径60mm的圆孔,将仪表放入,然后将螺圈自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。超声波液位计的探头发波打到液位后反射回探头,探头接收到后计算发波到收波的时间,得到测量空距,仪表安装高度减去测量空距将得到当前液位。仪表量程指仪表能够测量的距离,安装高度应小于量程。盲区指仪表在探头附近无法测量的区域,*高液位与探头间距应大于盲区,例盲区为0.5m,则*高液位与探头间距必须大于0.5m。列如:量程:6m,盲区:0.45m,实际测量*高液位为:0~5.55m.探头发波是个扩散过程,即有方向角,安装时要注意,否则可能打到池壁的凸起物或渠道边沿。返回
