法兰式(压力)液位变送器
发布时间:2023-04-05 23:59:50 来源:本站 字体:



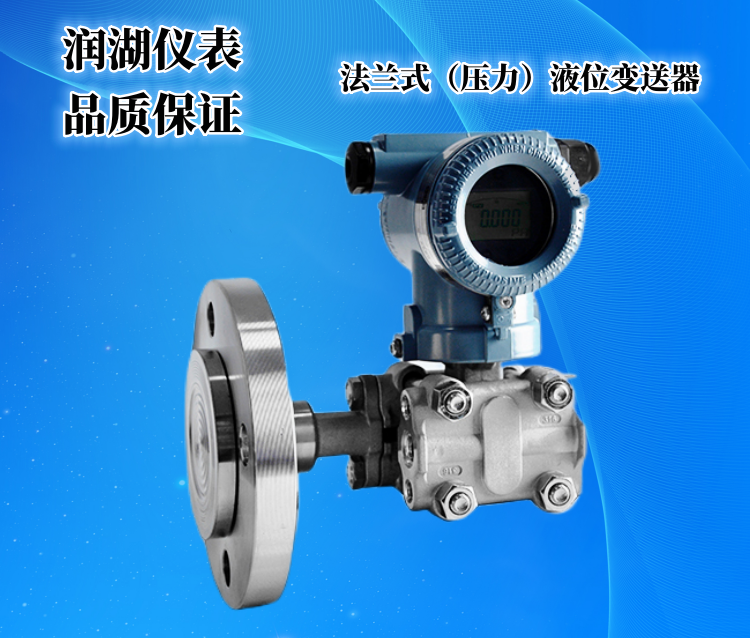

一、法兰差压液位变送器概述

      RH-3051LT法兰差压液位变送器结构上是由3051DP系列差压变送器和焊接安装的液位法兰组成。作用在高压侧的压力,首先经过液位法兰上膜片和填充液,再经变送器本体,*后到测量传感器的高压侧。
      RH3051LT法兰差压液位变送器主要应用于测量罐体液位,然后将其转变成4~20mADC/HART电流信号输出。


二、法兰差压液位变送器规格参数

      1、性能指标`
           测量对象 粘稠的、温度较高的液体。
      2、量程范围
量程代码*小量程*大量程额定压力(*大值)
LT41kPa6kPa液位法兰的额定压力
LT54kPa40kPa
LT625kPa250kPa
LT7200kPa3MPa
      3、测量膜盒:不锈钢316L
      4、测量膜片:不锈钢316L、哈氏合金C、钽膜片、FEP、PFA、PTFE覆膜。
      5、过程法兰:不锈钢304
      6、填充液:硅油、氟油
      7、密封圈:丁腈橡胶(NBR)、氟橡胶(FKM)、聚四氟乙烯(PTFE)
      8、变送器外壳 铝合金材质,外表喷涂环氧树脂
      9、外壳密封圈 丁腈橡胶(NBR)
    10、电气连接 M20×1.5电缆密封扣,接线端子适用于0.5mm2~2.5mm²的导线。
    11、过程连接 压力连接:法兰直接安装,法兰规格见选型表。
    12、低压侧压力容室上有NPT1/4内螺纹,连接附件见选型表。
    13、重量:DN50/2" 约7kg~10kg;DN80/3" 约8kg~11kg;DN100/4" 约9kg~12kg
    14、外壳防护等级 IP67

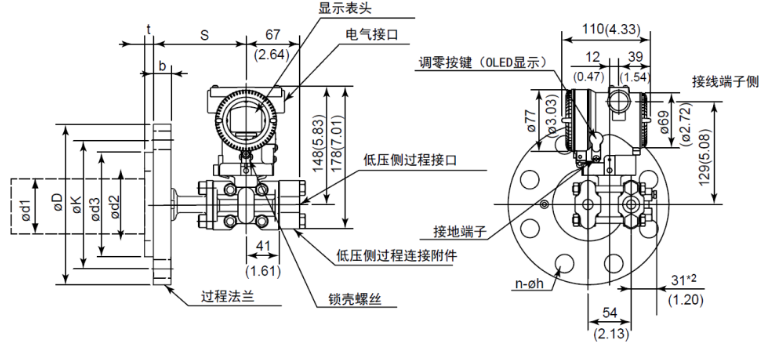

三、法兰差压液位变送器外形尺寸


四、法兰差压液位变送器选型指南

RH-3051-法兰液位变送器


代码测量范围
LT40~1.0kPa…6kPa
LT50~4kPa…40kPa
LT60~25kPa…250kPa
LT70~200kPa…3MPa


代码输出
E4mA~20mA DC 按线性输出设定,叠加HART协议数字信号,带现地LCD显示


代码接液法兰膜片材质
22不锈钢316L
23哈氏合金C
24钽(仅平面式)
25蒙乃尔(仅平面式)


代码法兰尺寸及规格
ADN50 DIN2501 E型 DN2526
BDN80 DIN2501 E型 DN2526
CDN 2" ANSI B 16.5 RF型ANSI16.5
DDN 3" ANSI B 16.5 RF型ANSI16.5
FDN 4" ANSI B 16.5 RF型ANSI16.5


代码额定压力




压力等级法兰压力标准



1PN 1.0MPa/4.0MPaDIN 2501
2PN 6.4MPaDIN 2501
3PN 10MPaDIN 2501
6150psiANSI B 16.5
7300psiANSI B 16.5
8600psiANSI B 16.5(不包含DN4" ANSI B16.5)


代码插入筒长度
L0无(平面式)
L1插入长度50mm
L2插入长度100mm
L3插入长度150mm


代码填充液


S硅油 -30℃~200℃


V植物油 0℃~250℃



代码接液法兰膜盒面形式
N
1316L上涂FEP(氟化乙烯丙烯共聚物)(温度≤180℃)
2316L上涂PFA(过氟烷基化物)(温度≤260℃)

3膜片贴PTFE膜(聚四氟乙烯膜,仅平面式)(温度≤200℃)


代码负压端过程连接附件
P无附件,夹块自带1/4NPT内螺纹
N1/2 英寸NPT内螺纹不锈钢腰型接头
JM20x1.5 外螺纹不锈钢丁字螺纹接头
C12NPT1/2-M20×1.5转换接头(与选项N同时选配)

C13NPT1/4-M20×1.5转换接头(与选项P同时选配)


代码防爆等级
S标准型(无防爆)
d隔爆型 Exd IIC T6
i本安型Exia IIC T4

















         SC3051-LT6[0-50kPa] E     22         B      1                     L 0    S                          N        P    d 完整的型号规格
