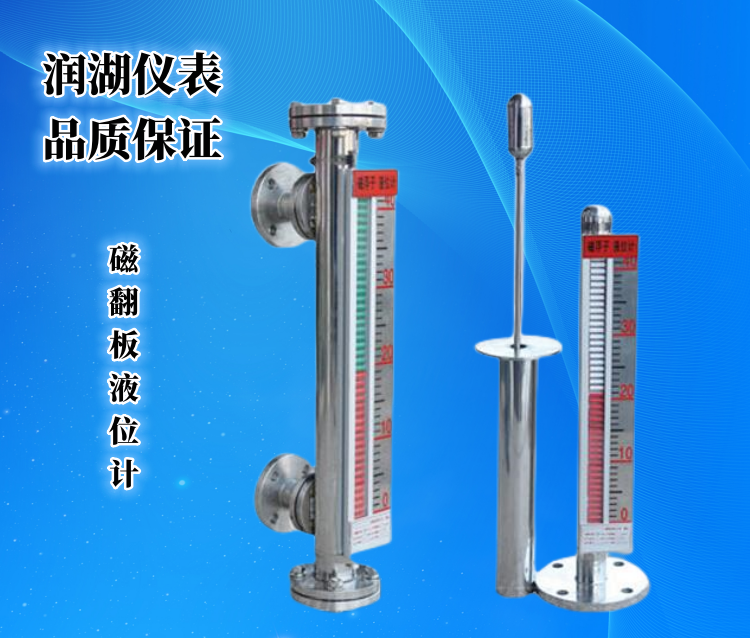

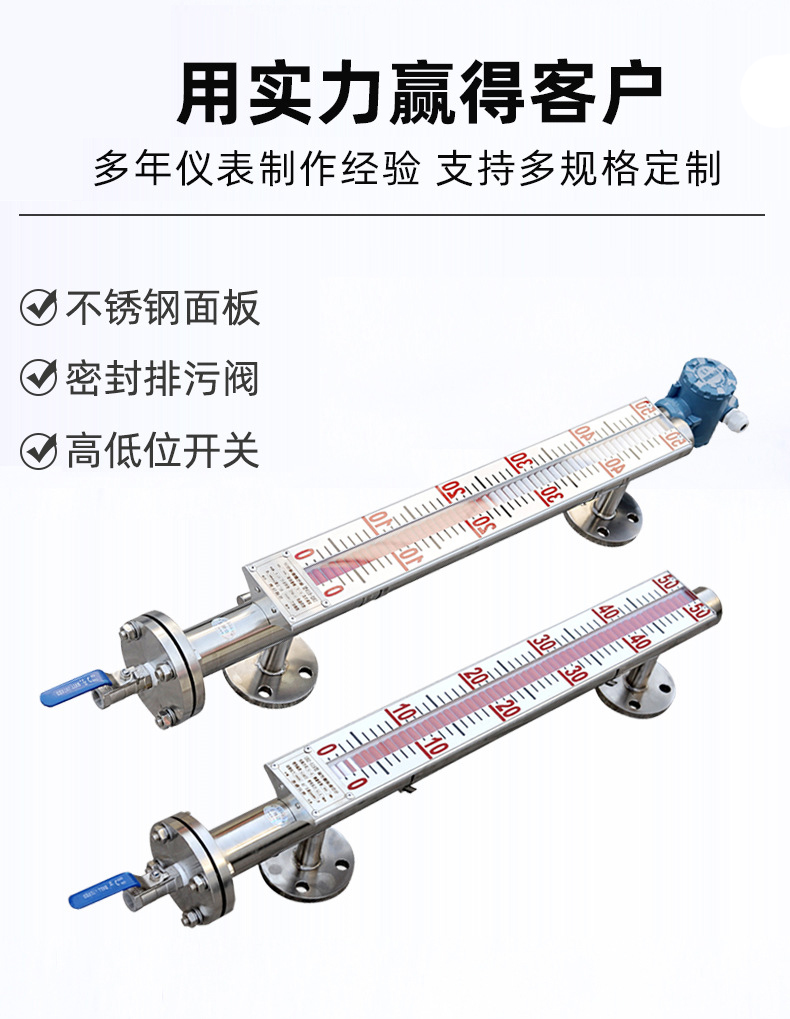

一、磁翻板液位计产品概述
磁翻板液位计是根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。

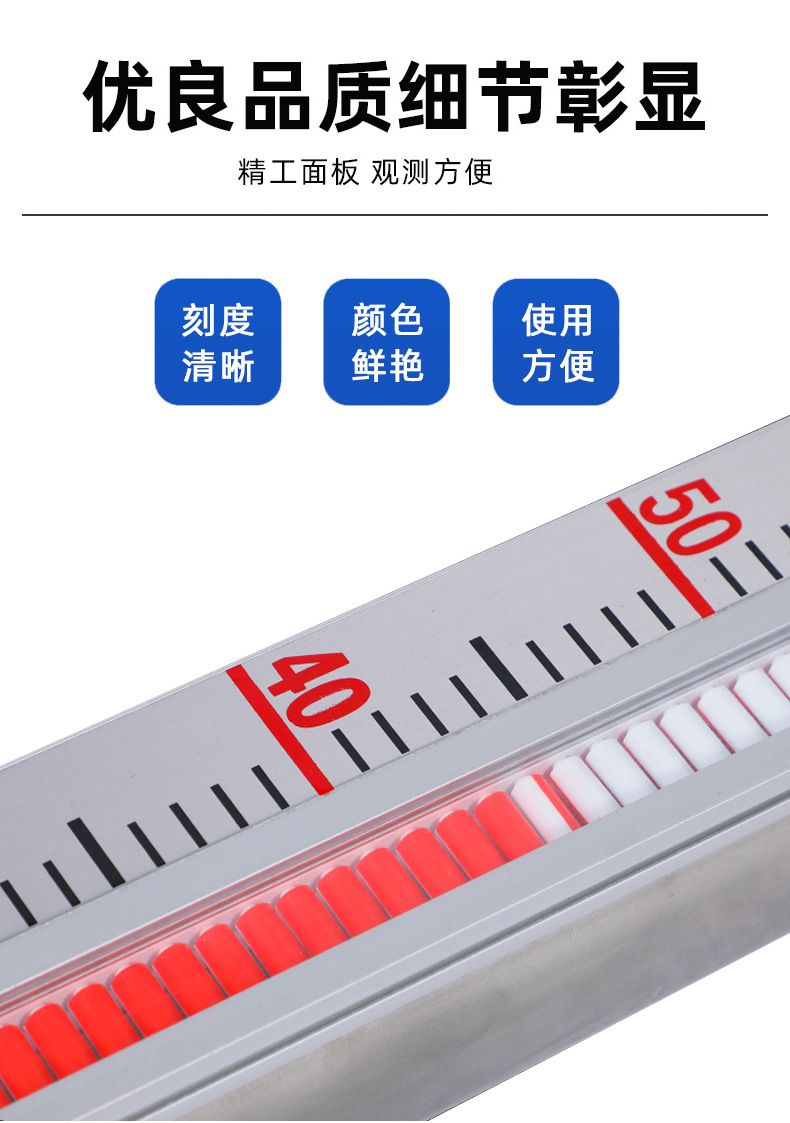

磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、OCr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有优秀的可靠性和抗腐蚀性。
二、磁翻板液位计工作原理

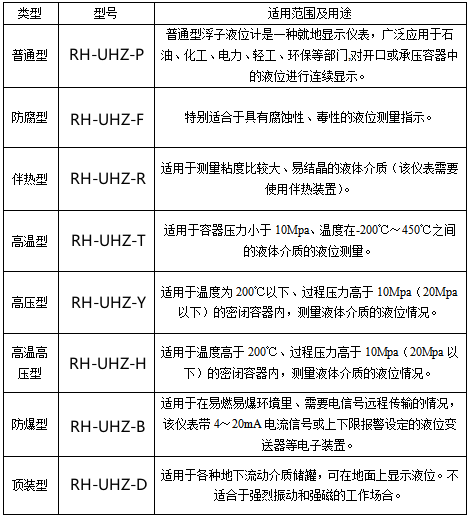

RH-UHZ型磁性翻板（磁翻板）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。

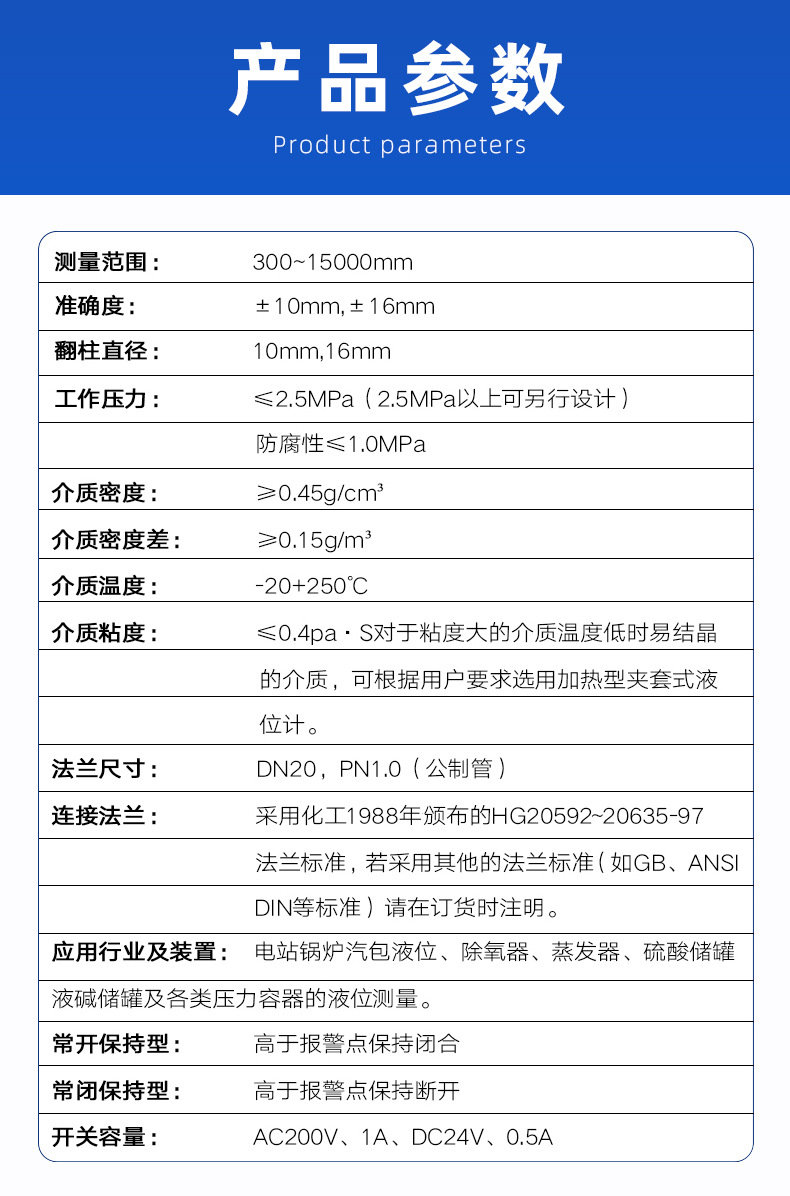

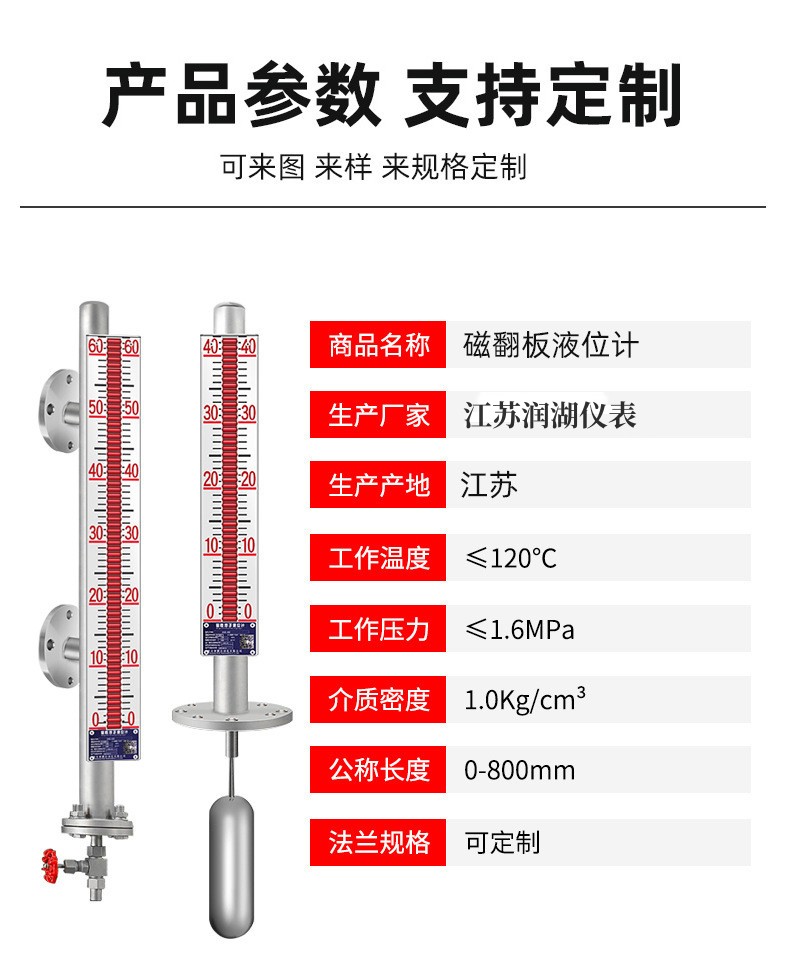

三、磁翻板液位计主要技术参数
1、正常工作条件
环境温度：-20～80℃；
相对湿度：5%～100%（包括直接湿）；
环境压力：86kPa～108 kPa；
测量范围：0～12 m（可选）；
显示精度：±10 mm；
介质压力：25.0 MPa及以下（可选）；
介质温度：-40～450℃（类型可选）；
介质密度：≥.0.5g/cm3；
介质粘度： ≤0.05Pa·S；
接液材质：不锈钢、PVC、Ti等；

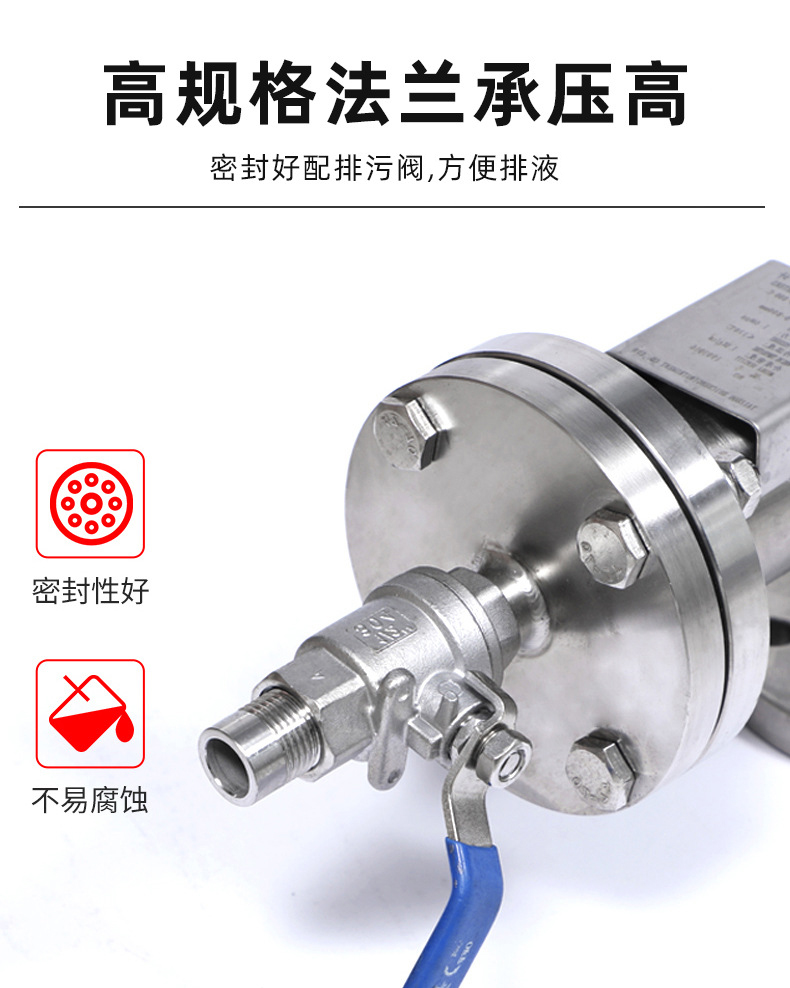

连接方式：法兰、螺纹（按用户所需）；

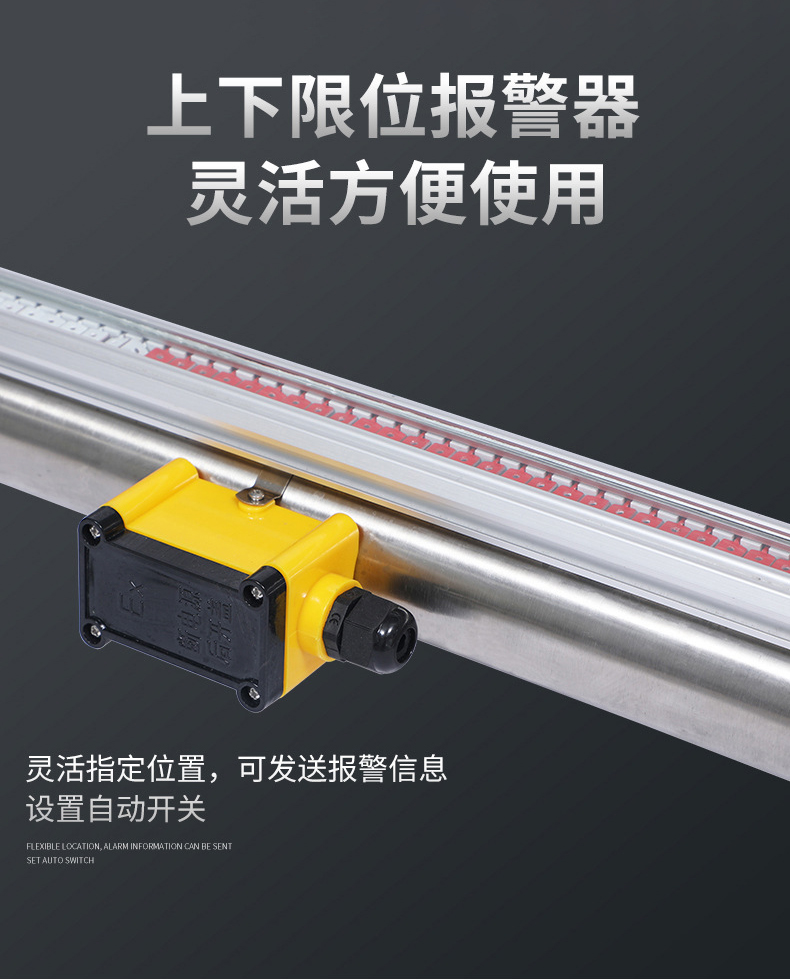

2、报警开关
触点容量：AC220V 0.5A或DC24V 0.8A；
开关类型：无源 干接点；
开关形式：常开、常闭、自保持；
电气寿命：＞10万次（和控制功率有关）；
极限负载电流：3A（部分型号）；
*大接触电阻：150mΩ。
3、变送输出模块
输出信号：4～20mA/ HART / RS485；
负载电阻：500Ω（在24VDC供电时）；
供电电源：DC24V、50mA；
环境温度：-40～60℃；
4、精度：
测量范围(m) 0～0.5 0.5～2 ＞2
基本误差 ±2% ±1.5% ±1%
出 线 口：M20×1.5（默认）；
防爆形式：隔爆型 Ex dⅡCT6 、
本安型 Ex iaⅡCT6。
四、磁翻板液位计适用范围
磁翻板液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、市政、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
五、磁翻板液位计适用范围
