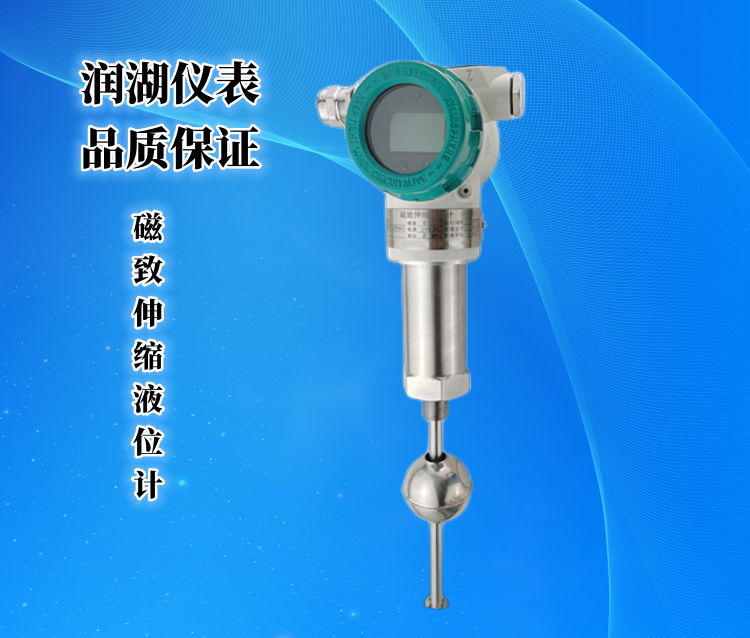

一、磁致伸缩液位计产品概述
       磁致伸缩液位计是基于磁致伸缩感应扭转波原理研制而成的可同时测量液位、界面的测量仪表。由于其测量过程中不受压力、温度、介电常数等因素变化的影响,具有精度高、稳定性好、可靠性高、使用寿命长、免维护、安全可靠等优点。被广泛应用于过程控制、石油加工、制药、食品加工、水处理、罐区管理、加油站地下库存等领域中的液位、界面的测量与控制。
       磁致伸缩液位计具有HART协议,可远程调整零点和量程。也可通过机壳内三个按键与 LCD 液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定等。

二、磁致伸缩液位计工作原理

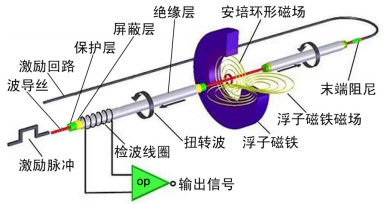

       磁致伸缩液位计主要由电子部件、磁致伸缩波导丝、浮子等部分组成。测量时,电子部件产生一个电流“激励”脉冲,该脉冲电流以光速沿波导丝向下运行,并在波导丝周围形成周向安培环形磁场。当激励脉冲电流产生的环形磁场与浮子内永磁铁产生的偏置磁场相遇时,浮子周围的磁场发生改变,从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个感应扭转波脉冲,该扭转波以声速由产生点向波导丝的两端传播,传向末端的扭转波被阻尼器件吸收,传向激励端的信号则被检波装置接收,并由电子部件测量出脉冲电流与扭转波的时间差,再乘以扭转波在波导丝中的传播速度(固定量为2800m/s),即可精确地计算出浮子产生扭转波的位置与测量基准点间的距离,也就是液面的位置。


三、磁致伸缩液位计技术性能
      1、测量范围:刚性杆式 0.1~5m,柔性管式 0.5~20m;
      2、精 确 度:±1mm 或 0.1%取较大值;±2mm 或 0.2%取较大值;
      3、分 辨 率:0.1mm
      4、适用介质:与探头材料相兼容的液体
      5、工作压力:-0.05~10MPa
      6、工作温度:-40~85℃(-20~70℃带 LCD 表头)
      7、介质温度:-40~100℃(高温型-40~200℃)
      8、介质密度:0.5~2.0 g/cm3
      9、介质粘度:≤0.8Pa·S
    10、稳 定 性:±0.1%FS/年
    11、温度系数:在环境温度范围内均为 0.1%/10℃
    12、电源电压:9~45V DC,通常 24V DC
    13、输出信号:4~20mA DC 二线制
    14、*大负载:50×(电源电压-9)Ω
    15、阻    尼:0~24s 之间可调
    16、死    区:上死区 50mm;下死区 50mm
    17、电源影响:小于输出量程的 0.005%/V
    18、负载影响:供电电压恒定时,负载变化没有影响
    19、湿度影响:0~95%相对湿度无影响
    20、振动影响:对于 l0g 峰值,20~2000Hz 条件下影响小于 0.1%FS
    21、外 壳:模压铸铝(外涂环氧树脂)
    22、防护等级:探头IP68、表头IP65
    23、防    爆:隔爆型:dⅡBT5;本安型:iaⅡCT6
    24、现场指示:多功能 LCD 数字显示表
    25、电气接口:M20×1.5 阴螺纹
    26、过程连接:DN50、DN80、DN100 法兰或 M18×1.5、M20×1.5、G3/4"阳螺纹或特殊定制
    27、探杆材料:304、316L、PP、PVC、PTFE
    28、浮子材料:304、316L、PP、PTFE

四、外形尺寸及安装方式

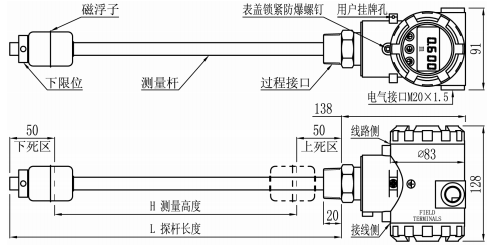

      1、外形尺寸

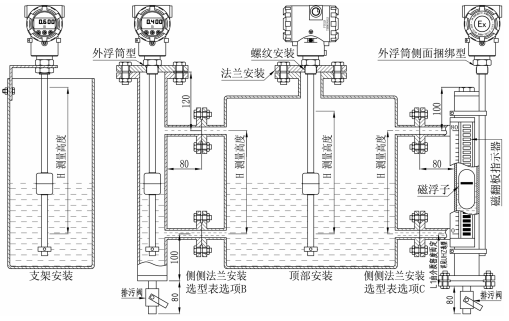

      2、安装方式

      1、探杆安装处不能有干扰,如搅拌器、入料口等。探杆不能弯曲受力,不允许受较大的冲击或振动。探杆上的磁浮子应能自由上下滑动,不能被其它物体挡住。
      2、液位计必须垂直安装,安装斜度不得大于5度。安装浮球时有标记的半球应在液面之上。下限位锁紧环固定时,锁紧环上端应与杆底部标记线平齐,见外形尺寸图。
      3、液位计电子部件防溅但不可浸没,不能让液体浸至过程连接的六角上方。必要时对电子仓进行保护处理。
      4、液位计在易燃易爆、腐蚀的蒸汽和液体等场合使用时,必需有防护措施给予保护。
      5、液位计的连接电缆线必须避开大功率电源、射频信号源和其它有噪声的传输线等。

五、磁致伸缩液位计安装注意事项
      1、液位计选型应与现场介质环境相符,包括环境温度、压力、振动、冲击、结构材料与介质的相容性等。
      2、被测介质温度较高时(100~200℃),推荐选配带外浮筒型的探头,采用侧侧法兰安装。
      3、测量探杆上下两端有测量死区,选择量程时应予以考虑。
      4、液位计常用不锈钢磁浮子的尺寸为Ф45×56×Ф15,须选用DN50及以上的法兰连接才行。对于选用螺纹连接的液位计,用户需要自配法兰或支架安装。
