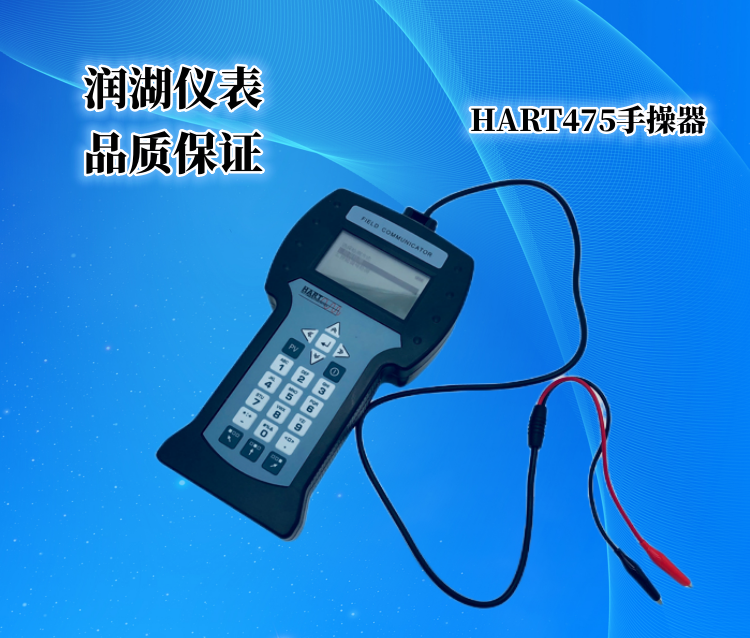

HART475手操器
发布时间:2023-04-06 04:03:41 来源:本站 字体:


一、HART手操器产品概述
       HART手操器是把多功能校验仪的传统功能和HART通讯功能结合在一起,既能完成包括电压,电流,热电偶,热电阻,频率,电阻,压力在内的常规校验,又能用来与所有流行HART智能变送器直接通信,作为一台多功能手操器使用,用于维护和诊断HART仪表。
       HART装置提供具有相对低的带宽,适度响应时间的通信,经过多年的发展,HART技术在国外已经十分成熟,并已成为全球智能仪表的工业标准。
       HART协议采用基于Bell202标准的FSK频移键控信号,在低频的4~20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯,数据传输率为1.2Mbps。由于FSK信号的平均值为0,不影响传送给控制系统模拟信号的大小,保证了与现有模拟系统的兼容性。在HART协议通信中主要的变量和控制信息由4~20mA传送,在需要的情况下的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。


二、HART手操器工作原理

       HART手操器采用的是半双工的通信方式,其特点是在现有模拟信号传输线上实现数字信号通信,属于模拟系统向数字系统转变过程中过渡性产品,因而在当前的过渡时期具有较强的市场竞争能力,得到了较快发展。HART 规定了一系列命令,按命令方式工作。
       HART有三类命令 类称为通用命令,这是所有设备都理解、都执行的命令;第二类称为一般行为命令,所提供的功能可以在许多现场设备(尽管不是全部)中实现,这类命令包括 的现场设备的功能库;第三类称为特殊设备命令,以便于工作在某些设备中实现特殊功能,这类命令既可以在基金会中开放使用,又可以为开发此命令的公司所独有。在一个现场设备中通常可发现同时存在这三类命令。


三、HART手操器基本性能和功能

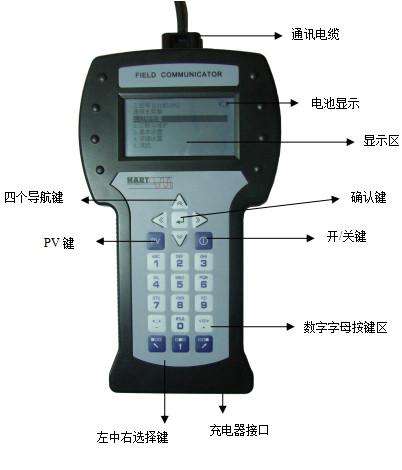

四、HART475手操器特点
      1、全中文菜单显示;
      2、符合HART协议要求,通过中文菜单提示输入,操作简单。
      3、本HART475手操器具有体积小,重量轻特点。
      4、配备可充电电池,自配直流充电器。
      5、可实时显示变送器的压力、电流、温度及百分比等参数。
      6、可对变送器的主变量的单位进行修改(含15种单位选择),以及显示的单位。
      7、可读写变送器等设备的输出方式。可分为线性、开方以及未知,一般默认为线性方式。
      8、可兼容电磁流量计、涡街流量计、金属转子流量计等带HART的流量计。
      9、带有信息自诊断及保护功能。
   10、低电压报警显示。
   11、格式化密码保护功能。


五、HART475手操器常见故障排除

      1、开不开机
           在使用过程中如果出现开不了机,即无法启动现场通讯器,首先检查电池。如若电池有电还是启动不了,则有可能是现场通讯器的开关键已损坏。(注意:在使用过程当中请不要用坚硬的东西去触碰现场通讯器的按键贴膜,以免造成损坏。)
      2、通讯不上或通讯中断
         (1)若出现通讯不上,首先检查HART回路中现场设备的电流和电压。几乎所有的现场设备都至少需要4mA和12VDC以维持正常运行。
         (2)检查回路中的阻抗,看回路中是否接入了250欧姆的外部阻抗。接入250欧姆电阻,将引线接入250欧姆电阻的两端。再查看通讯是否正常。
         (3)检查接线端子和HART通讯线缆是否损坏。
         (4)HART通讯受到控制系统的干扰。此时停止控制系统中的HART通讯,确认现场设备和通讯器之间的通讯。
