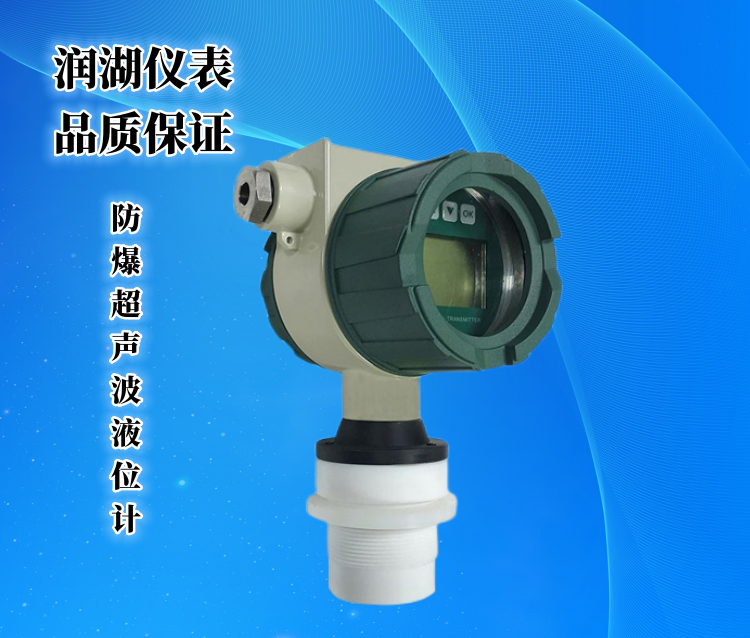

一、防爆超声波液位计概述
      防爆超声波液位计可采用二线制或四线制技术，二线制为：供电与信号输出共用；四线制为：当采用交流220V供电时，或者当采用直流24V供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4～20mA模拟量信号远传，高低位开关量输出。

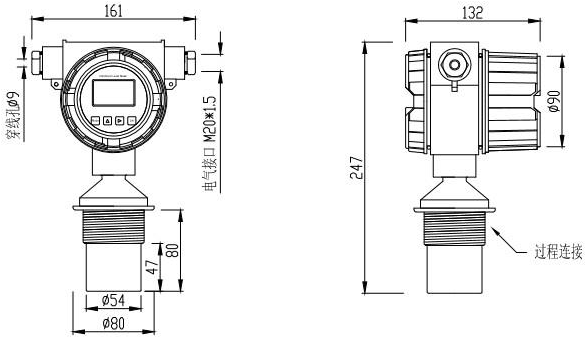

二、防爆超声波液位计结构

三、防爆超声波液位计特点
      1、采用压铸铝合金防水、防爆外壳;防护等级IP67；
      2、可显示液位、距离、回波波形、历史曲线；
      3、自动检测现场电气干优，并进行千扰抑制；
      4、内部集成温度传感器，实时对声速进行温度补偿；
      5、提供报警电流输出，可防止液位进入盲区或超出量程；
      6、自带4～20mA电流模拟、液位模拟等功能；
      7、自带按键，可现场进行参数设置;也可通过RS48S进行远程参数设置；
      8、可选择中、英文显示.也可选择米、英尺；
      9、所有输入、输出线都有过压、过流保护；
    10、非接触测量，寿命长；

四、防爆超声波液位计参数
       测量范围：0～15m（根据实测量程选定）
       盲    区：0.45m～0.6m
       测距精度：0.2%（标准条件）
       测距分辨率：1mm
       压    力：常压
       仪表显示：自带LCD显示
       模拟输出：4～20mA
       供电电压：DC24V或AC220V
       环境温度：－20～60℃
       防护等级：IP65

五、防爆超声波液位计安装

      1、安装原则
         （1）探头发射面到*低液位的距离，应小于选购仪表的量程。
         （2）探头发射面到*高液位的距离，应大于选购仪表的盲区。
         （3）探头的发射面应该与液体表面保持平行。
         （4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
         （5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.5m以上。
         （6）若探头发射面到*高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.45m～0.60m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于100mm，管底留孔保持延伸管内液面与罐内等高。
      2、安装注意事项
         （1）仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
         （2）电线、电缆保护管，要注意密封防止积水。
         （3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
         （4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
