180-3650-2250一、远传磁翻板液位计功能与适用范围
远传磁翻板液位计适用于工业生产过程中各种承压(或敞开)贮液设备(塔、缸、槽、球形容器和锅炉)的液体介质的液位的检测。既能就地显示各种液体的工作情况和液位高度。同时能远距离传送液面的位置4~20mA信号,通过一定的电气装置达到自动控制和测量液位的目的。
远传磁翻板液位计是具有可靠的安全性的检测仪表,由于具有磁性藕合的隔离密闭结构。同时电信号输出部分采用防爆设备,整套产品尤其适用于易燃、易爆和腐蚀有毒液体的液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
远传磁翻板液位计具有就地显示的直读式特性,不需多组液位计组合,可以单体进行全量和程测量。设备少开孔,显示清晰,标志醒目,读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。
二、远传磁翻板液位计工作原理
远传磁翻板液位计是利用其内部的磁性浮子随液位变化产生的磁位移,使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。当浮子下降时,由红色转为白色,红色始终表示液位的高低。
电远传装置用抱箍带将其传感部分固定在磁性浮子液位计的主体管外铡,使其处于液位计同一磁藕合系统中,利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用,将液面的变化转换为电阻信号并经过电路模块转换为二线制的4-20mA输出,。该信号直接与本厂的智能型数显仪表配套,实现对液位远距检测和控制。
三、远传磁翻板液位计特点
1、适用于容器内液体介质的液位测量除现场显示外,可远传4~20mA电信号、配液位控制器可输出开关量信号。
2、显示直观醒目,显示方向可根据用户要求改变显示方向。
3、测量范围大,不受容器高度限制。
4、显示器组件与被测介质完全隔离,故密封性好可靠安全。
5、结构简单,安装方便,维修简易。
6、耐腐蚀,防爆。
四、远传磁翻板液位计技术参数
1、测量范围:0~6000mm
2、测量精度:±10mm
3、介质密度:≥0.5g/cm3
4、工作压力:1.0 1.6 2.5MPa
5、工作温度:80℃ 120℃ 200℃
6、介质粘度:≤0.4Pa.s (对粘度大或低温易结晶介质要选用夹套型)
7、测量界位比重差:0.15g/cm3
8、防护等级:IP65

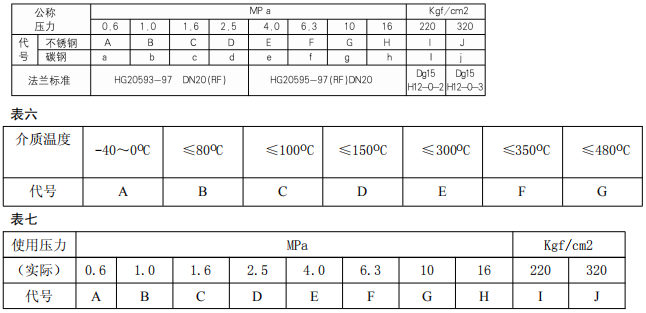

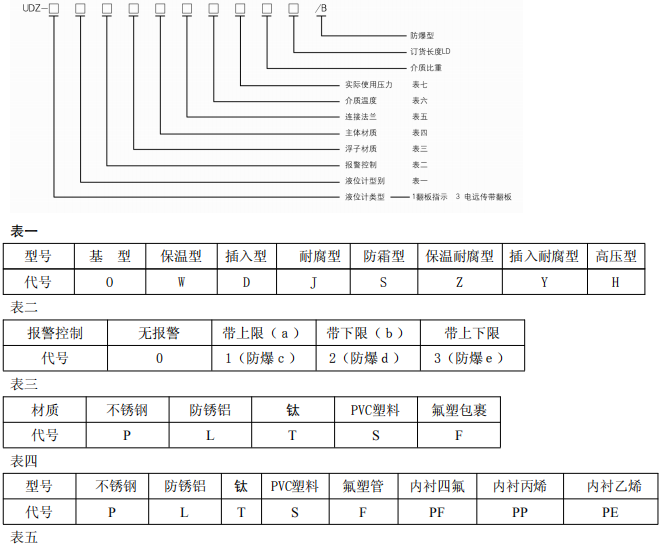

五、远传磁翻板液位计选型型谱
